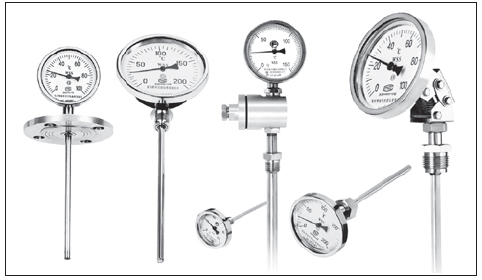

雙金屬溫度計

產品型號：WSS系列

概述
雙金屬溫度計是一種適用于測量中低溫的現場檢測儀表，可用來直接測量氣體和液體的溫度。與玻璃溫度計比較，具有無汞害，讀數清晰，堅固耐用等優點。我公司生產多種用途的雙金屬溫度計，規格品種齊全，質量穩定可靠，可廣泛應用于工業、農業、國防及科研等領域的各個部門。
結構特征與工作原理
雙金屬溫度計（以下簡稱溫度計）是用繞成螺旋形的熱雙金屬片作感溫元件，并將它裝在保護套內，一端固定（固定端），另一端（自由端）連接在一根細軸上，軸端裝有指針。當溫度發生變化時，感溫元件的自由端隨即轉動，通過細軸帶動指針，在標度盤上指示出溫度的變化；直型溫度計則通過轉向傳動機構帶動指針。表殼材料有鋼板、鑄鋁合金、不銹鋼板。可調角型溫度計的表頭部份借助于波紋管，轉角機構等零件，可以由角型到直型或從直型到角型任意角度調整。電接點雙金屬溫度計則在結構上增添了電接觸組、調節裝置和出線盒等部件。在溫度變化時，指針（動觸點）與預先設定的控溫定觸點（上限或下限）相接觸或斷開的瞬間，使控制線路中的繼電器或接觸器動作，從而實現自動控溫或報警的功能。

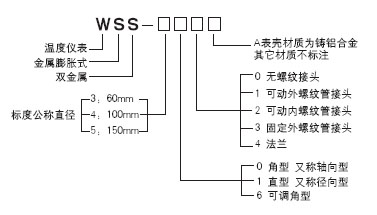

主要技術參數:		溫度計型號及各符號的含義
(1)準確度等級：1.5級 (2)時間常數：護套管直徑 d=6mm <30s ； d=8、10、12mm <40s； (3)護套管的公稱壓力：6.4 MPa（靜壓）； (4)護套管材料：1Cr18Ni9Ti。

型號規格

型式	型號	標度盤公稱直徑	測量范圍（℃）	分格值（℃）	插入長度	護套管直徑	安裝螺紋	殼體材料型式
角型	WSS-301 WSS-302	60	-80～+40 -40～+80	2	75 100 150 200 250 300 注：311,0～50℃,L=75不能做	6	可動外螺紋M16×1.5 可動內螺紋M16×1.5	鋼板
	WSS-301A WSS-302A		0～50	1				鑄鋁合金
			0～100 0～150	2
直型	WSS-311A WSS-312A		0～200 0～300	5
角型	WSS-401 WSS-402	100	-80～+40 -40～+80	2	75 100 150 200 250 300 400 500 750 1000 1250 1500 1750 2000	8 10 12	可動外螺紋M27×2 可動內螺紋M27×2	鋼板
	WSS-401A WSS-402A							鑄鋁合金
直型	WSS-411 WSS-412							鋼板
	WSS-411A WSS-412A							鑄鋁合金
角型	WSS-501 WSS-502	150	0～50	1				鋼板
	WSS-501A WSS-502A		0～100 0～150	2				鑄鋁合金
直型	WSS-511 WSS-512		0～200 0～300	5				鋼板
	WSS-511A WSS-512A							鑄鋁合金
可調角型	WSS-463	100	0～400 0～500	10	200 250 300 400 500	6	固定螺紋R1/2	不銹鋼板
	WSS-461 WSS-462				75 100 150 200 250 300 400 500 750 1000 1250 1500 1750 2000	10 12	可動外螺紋M27×2 可動內螺紋M27×2	不銹鋼板
	WSS-461A WSS-462A							鑄鋁合金

注:
A 護套管材料：1Cr18Ni9Ti，要求其它材料須注明。
B 要求其它安裝螺紋需另行洽商。
C 法蘭連接須提供法蘭標準號及規格。
D 溫度計標度盤公稱直徑為φ100，φ150的插入長度為：
1）當護套管直徑為φ8，插入長度范圍75 mm～500 mm；
2）當護套管直徑為φ10，插入長度范圍75 mm～1000 mm；
3）當護套管直徑為φ12，插入長度范圍1250 mm～2000 mm。
E 要求其它護套管直徑另行洽商。
